Инструкция по работе с АРД-403 PROFI
Общий состав блока

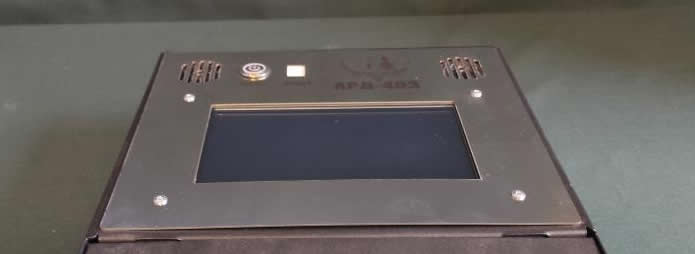

Фото 1. Панель управления блока АРД-403 PROFI

1. Кнопка старт системы
2. Сенсорная кнопка принудительного включения клапана охлаждения
3. Динамики оповещения и звука
4. Главный сенсорный монитор системы по всему управлению блоком

Фото 2. Внешний вид главного монитора системы

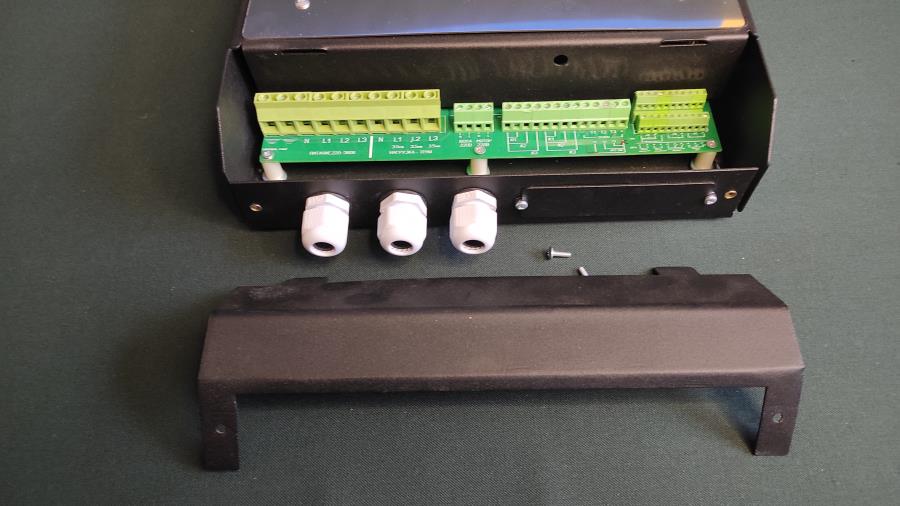

Фото 3. Внешний вид блока с разъемами подключения датчиков

В отсеке разъемов блока АРД-403 PROFI размещены:

1. Контакты для подключения проводов питания 220-380в
Можно, подключать по 3м линиям 3х фазной сети или по одной 220в. Основное питание рабочей линии 1 фаза 220в, на остальных разъемах, подключать только питание на тены.
2. Контакты питания на тены куба, ПВК, автоклава или эл. Плитку
Диммирование осуществляется, только на один рабочий тен, остальные тены подключаются, как дополнительные в момент разгона куба.
3. Разъемы подключения датчиков объема спирта в емкости
4. Разъемы подключения клапанов отбора спирта
5. Разъем подключения датчика температуры куба
6. Разъем подключения датчика температуры колонны
7. Разъем подключения датчика температуры рубашки ПВК
8. Разъем подключения внешнего сигнализатора
9. Разъем подключения электронного анализатора-спиртомера "АРСД-20-402" или подобного
10. Разъемы подключения 220в клапана подачи охлаждения от водопровода или подключение автономной системы охлаждения.
11. Разъемы подключения 220в мешалки для ПВК
12. Разъем подключения шарового крана для отбора по пару или охлаждению. Установка шарового крана с врезкой в колонну или водопровод.
13. Разъем подключения датчика потока охлаждающей жидкости.
14. Разъем подключения датчика потока/расхода охлаждающей жидкости.
15. Разъем подключения пользовательского контактного датчика
16. Разъем подключения внешних датчиков определения задымленности или газов.
17. Разъем подключения аналогового датчика давления.
18. Разъем подключения контактного датчика давления.
19. Спиртоанализатор воздуха или задымления и газов на корпусе блока.
20. Разъем подключения датчика разлива воды.

Также, присутствуют 3 гермоввода для кабельного подключения и заглушка для дополнительных гермовводов, которые можно подключить, если не хватит отверстий под проводку.
