Инструкция по работе с АРД-403 PROFI
Датчик расхода охлаждающей жидкости

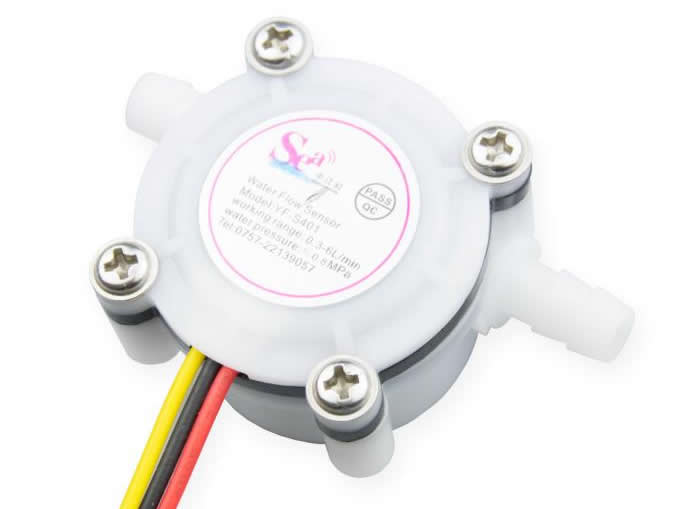

Датчик расхода воды YF-S401 — позволяет измерять скорость потока воды


Характеристики
Рабочее напряжение: 5 ... 18 В.
Потребляемый ток: до 15 мА (при Vcc = 5 В).
Уровень лог «1» на выходе датчика: >4.5 В (при Vcc = 5 В).
Уровень лог «0» на выходе датчика: <0.5 В (при Vcc = 5 В).
Измеряемый диапазон расхода воды: 0,3 ... 6,0 л/мин.
Погрешность измерений: ±5% (при потоке 0,3 ... 3,0 л/м).
Импульсов на литр (по даташиту): 5880.
Зависимость от расхода воды (по даташиту): F (Гц) = 98 * Q (л/м).
Коэффициент заполнения выходного импульса: 40 - 60 %.
Рабочее давление: 0,8 МПа (= 8 бар = 7,9 атм).
Рабочая температура: 0 ... 80 °C.
Температура жидкости: 120 °C.
Влажность воздуха: 35 - 90 %.
Размер патрубка: ∅7 мм (внешний), ∅3,8 мм (внутренний), L=12мм.
Габариты: 58x35x27 мм.

Также можно использовать любой аналоговый датчик расхода, рассчитанный на напряжение 5в и в настройках выставить соответствующий коэффициент.
Коэффициент датчика это F (Гц) по даташиту. Также, при настройке коэффициента, можно незначительно подобрать другие параметры для точного определения потока.


Калибровка датчика.

Для того, чтобы определить точный коэффициент и настроить правильный поток, требуется открыть регулировочный кран и со шланга датчика наливать емкость к примеру 1л засекая время по секундомеру 1 мин.

Если, вас устраивает заполнение по времени и точность соответствует заявленным характеристикам не меняйте коэффициент.

Если расход отличается, то выберете другой коэффициент и повторите процедуру. К примеру коэффициент по даташиту 98, можете уменьшить и сделать 85 или 78, тем самым вы откалибруете свой датчик на правильное определение потока и расхода воды.

Для автоматики АРД 403 используется датчик с проводом подключения на корпус блока. Подключение к разъемам блока и проводов производить самостоятельно. Датчик для АРД 403, можно приобрести в нашей компании. Если, вы хотите поставить свой датчик, то придется оборудовать его проводом требуемой длины .
