Инструкция по работе с АРД-403 PROFI

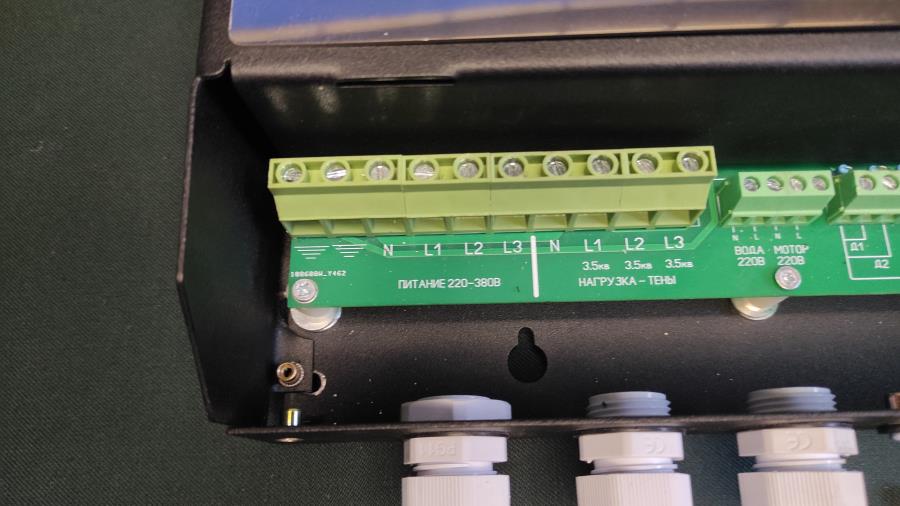

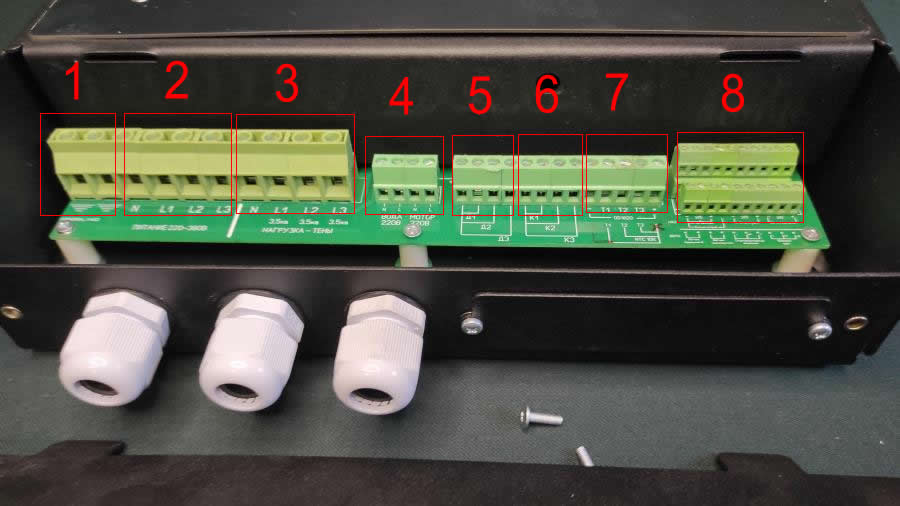

Подключение блока к сети и подключение датчиков

Для управления блоком автоматики необходимо подключить требуемые датчики в разъемы блока.

1. Разъем земля
Подключение, только земли ( внешний контур). Нельзя подключать нейтраль 0.

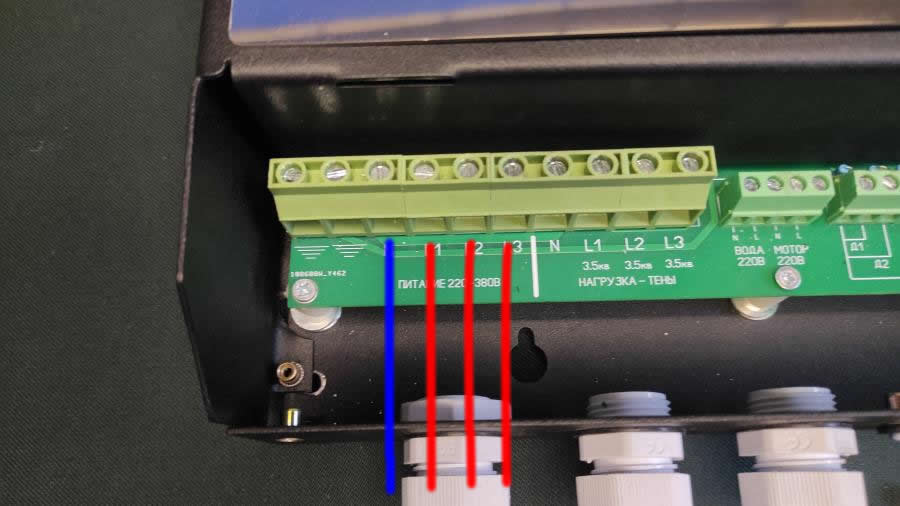

2. Разъем для подключения 1,2,3х фаз

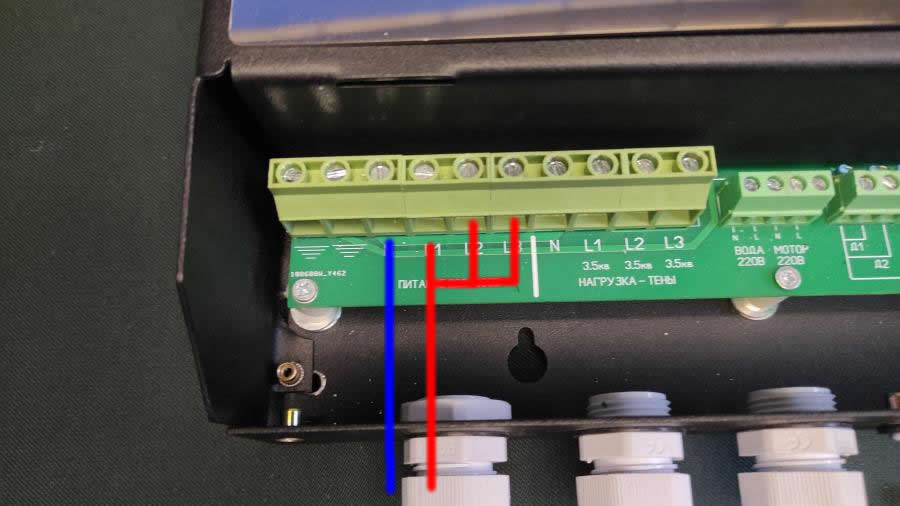

Общая нейтраль 0 и 3 фазовых провода. Если, требуется посадить на одну фазу 3 тэна, соедините L1, L2 и L3 общим проводом. Сечение провода, использовать в зависимости от нагрузки ваших тэнов. Нельзя соединять контакты нагрузки L1, L2 и L3 вместе.

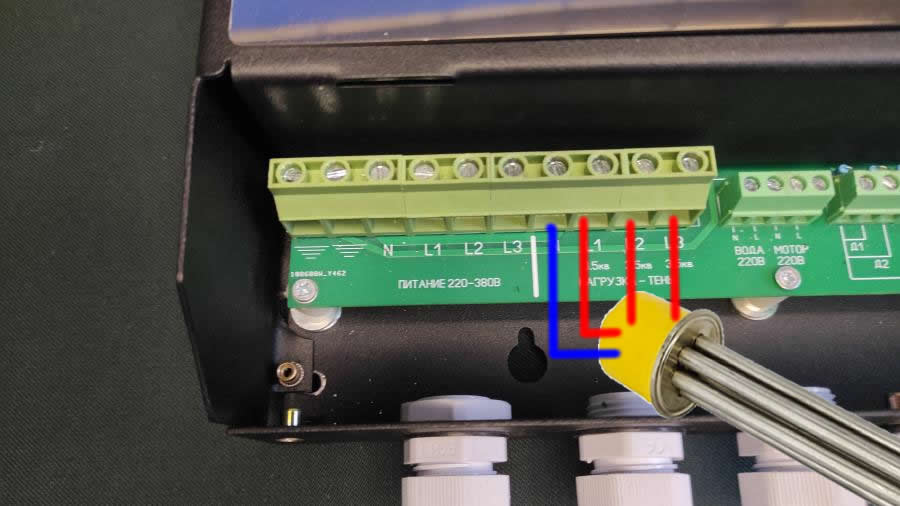

3. Разъёмы для подключения основного тэна и 2х дополнительных.
3 Фазы.

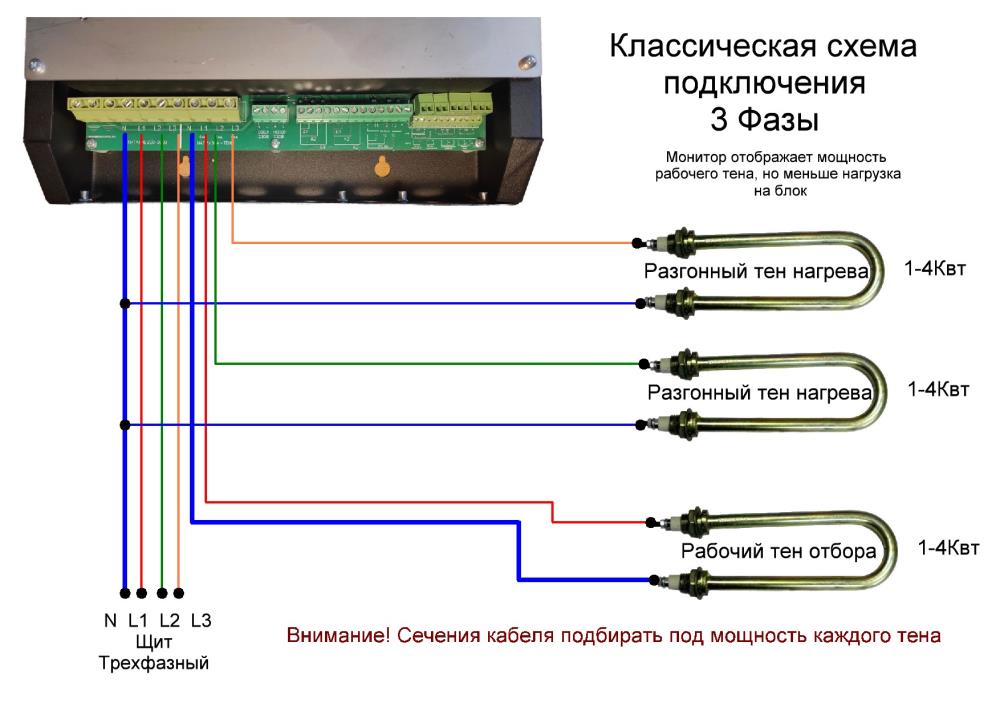

Общая нейтраль и 3 фазовых провода. Подключите, каждый тэн на свою линию L1, L2 и L3 и общим проводом нейтраль 0. Сечение провода, использовать в зависимости от нагрузки ваших тэнов. Нельзя соединять контакты нагрузки L1, L2 и L3 вместе. L1 линия основного тэна, используемого в диммировании. L2 и L3 разгонные тэны.

Увеличение мощности на стандартном блоке.
Если у вас котел 100л и вам требуется большая мощность разгона и соответственно сильные тэны, то можно подключать по схеме выше, но для более правильного соединения используйте схему с общей нейтралью не самого блока, а с вводящего кабеля. Тем самым уменьшится нагрузка на дорожки платы.

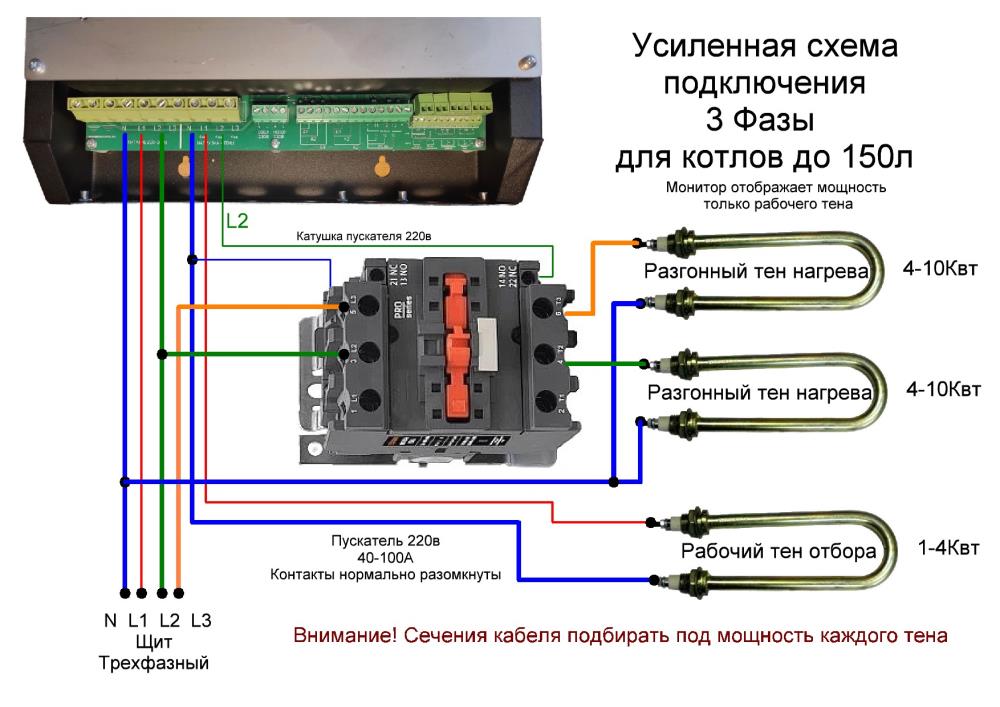

Модернизация блока под котлы до 150л и более.
Если у вас котел 150л и более и вы хотите использовать блок с тэнами очень большой мощности, то вам нужно использовать дополнительный пускатель на 220в и контактами на 40-100А. Если мощности рабочего тэна который диммируется вам тоже не хватает, для этого под заказ делается переключатель тэнов. В описании ниже.

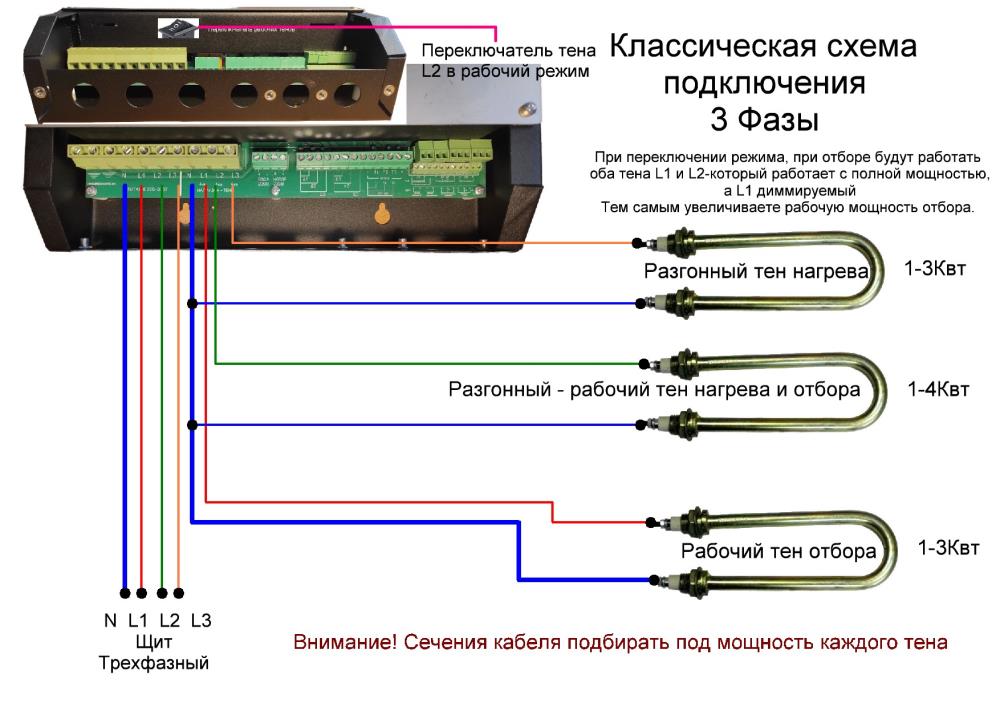

Модернизация блока под переключатель тэнов.
Переключатель ставится при заказе блока. В стандартных блоках и купленных из наличия такого переключателя нет. Переключатель позволяет во время отбора использовать тэн с линии L2 как рабочий, а L1 будет диммируемый. К примеру ваша расчетная мощность отбора составляет 5 квт. Переключаете в положение 2 и во время отбора установленный тэн линии L2 будет греть 4квт, а тэн линии L1 диммируемый выставляете на отбор 1 Квт и тем самым добиваетсь требуемой мощности.

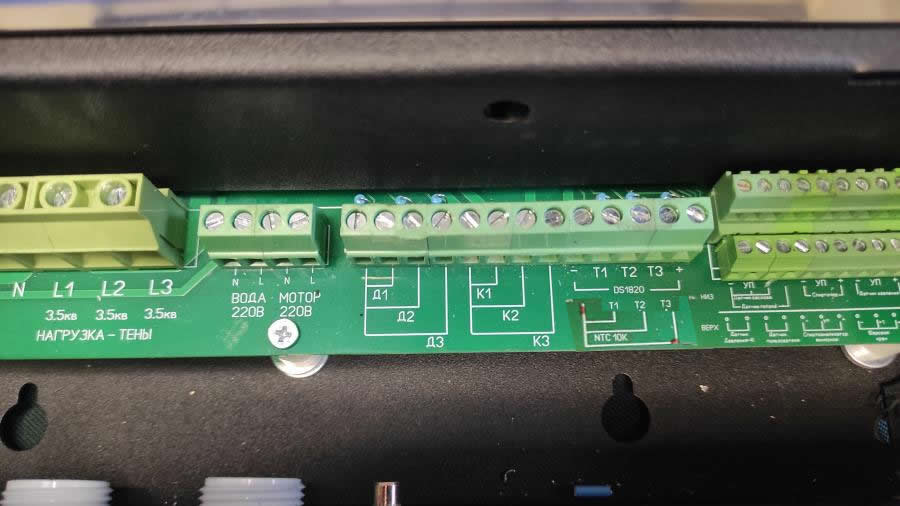

4. Разъёмы для подключения клапана воды и мешалки.
Если, вы собираетесь использовать автоматическую подачу воды, подключите клапан на контакты. Используется клапан на 220в. Если, не использовать клапан, то можно подавать охлаждение в ручном режиме.

Разъем для подключения мешалки браги в ПВК или емкости с брагой. Напряжение 220-240в - 3А

5. Разъёмы для подключения датчиков объема-уровня спирта.
Подключите, необходимые датчики объёма уровня спирта. Если вы используете 1-3 каналов отбора, необходимо подключить все датчики в соответствующие разъёмы.

6. Разъёмы для подключения клапанов отбора спирта.
Подключите необходимые клапаны отбора. Если вы используете 1-3 каналов отбора, необходимо подключить все клапаны в соответствующие разъёмы. Необходимо обеспечить плотный контакт в разъёмахэ. Клапан работает, только в связке с датчиком уровня спирта соответствующего канала.

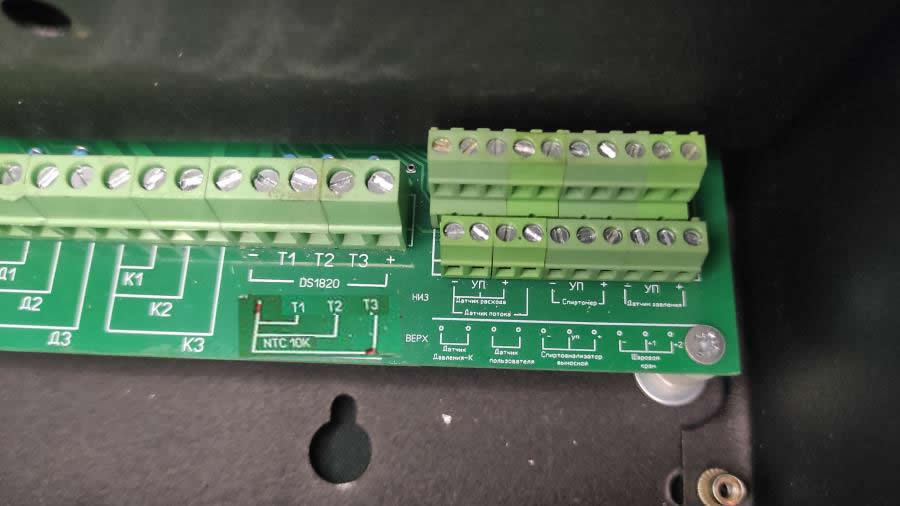

7. Разъёмы для подключения датчиков температуры.
Подключите необходимые датчики температуры. Если вы используете 1-3 каналов температуры, необходимо подключить все датчики в соответствующие разъёмы. Основные датчики для подключения это температура куба Т1 и температура колонны Т2. Датчик температуры Т3 подключается по необходимости. Используется для контроля температуры в визуальном режиме.
На разъемах, можно подключать датчики температуры двух типов DS1820 и NTC10K. Смотрите подключение разных датчиков по схеме на плате управления. Выставьте необходимые настройки выбранных датчиков в разделе НАСТРОЙКИ.

8. Разъемы для подключения дополнительных датчиков.
Для подключения всех датчиков, используйте разъемы в соответствии с подключаемым датчиком. У некоторых датчиков, подключение без полярности, у аналоговых датчиков требуется соблюдать полярность + - 5в и управляющий провод.

•    Подключение датчика расхода или потока воды.
Подключите необходимые датчики расхода или потока. 4х контактный разъём используется для подключения как одного, так и двух датчиков. Датчик потока контролирует поток воды. Аналоговый датчик расхода контролирует и поток воды и расход. Подключается соблюдая полярность указанную на плате + - 5в и управляющий провод. На мониторе будет отображаться параметр протока воды в л/мин только от датчика расхода.

•    Разъёмы для подключения аналогового датчика давления.
Подключите датчик, если вам необходимо контролировать давление в кубе или ПВК. На мониторе будет отображаться давление в кубе в АТМ. Подключается соблюдая полярность указанную на плате + - 5в и управляющий провод.

•    Разъёмы для подключения механизированного шарового крана.
Подключите шаровой кран, если он вам необходим для использования в программе ректификация по пару или по охлаждению. Для ректификации по пару, установить шаровой кран врезав в колонну в соответствующее место. Для ректификации по охлаждению, шаровой кран врезается в водопровод. Подключается соблюдая полярность указанную на плате 0 (центральный), +12в, -12в.

•    Разъём для подключения электронного спиртомера.
Для подключения спиртомера к блоку, соблюдать полярность указанную на плате + - 5в и управляющий провод.

•    Разъём для подключения пользовательский датчик.
Для подключения контактного датчика, используется разъем без полярности. Можете использовать любой контактный датчик, который вам необходим.

•    Разъём для подключения контактный датчик давления.
Для подключения контактного датчика давления, используется разъем без полярности. Можете использовать любой датчик, который вам необходим.

•    Разъём для датчика разлива воды.
Для подключения датчика к блоку, соблюдать полярность указанную на плате + - 5в и управляющий провод.

•    Разъём для внешнего аналогового датчика газов.
Для подключения датчика к блоку, соблюдать полярность указанную на плате + - 5в и управляющий провод. Датчик предназначен для анализа газов в воздухе.
