Инструкция по работе с АРД-402ПРОФ
Общий состав блока

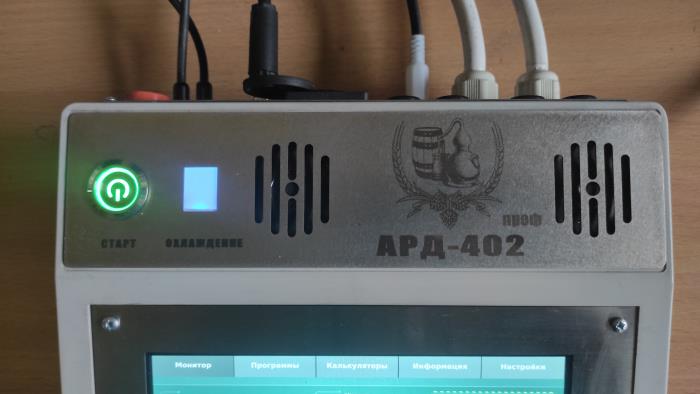

Фото 1. Панель управления блока АРД - 402 Проф

1. Кнопка старт системы
2. Сенсорная кнопка принудительного включения клапана охлаждения
3. Динамики оповещения и звука
4. Главный сенсорный монитор системы по всему управлению блоком

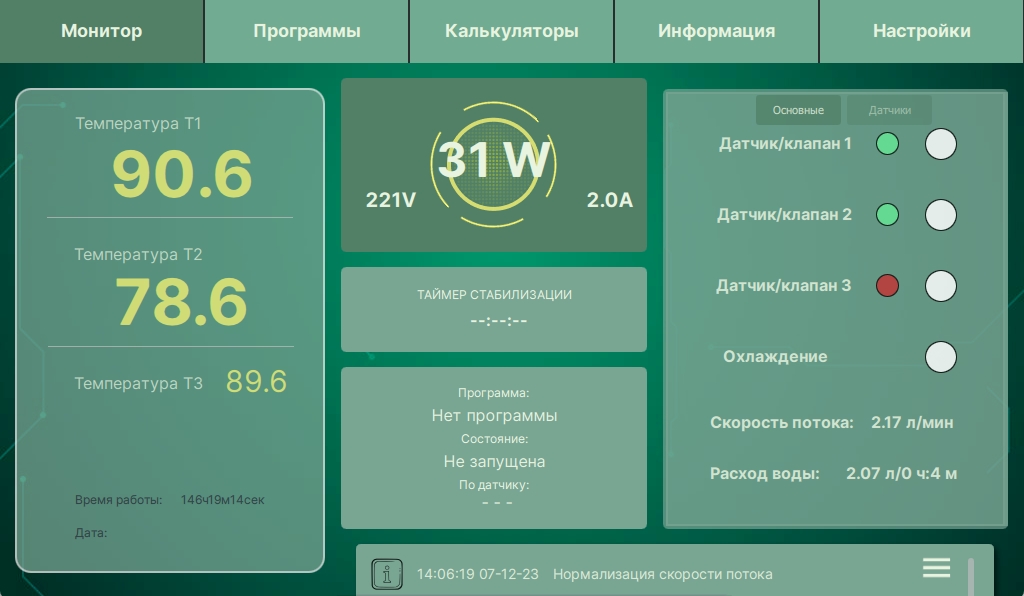

Фото 2. Внешний вид главного монитора системы

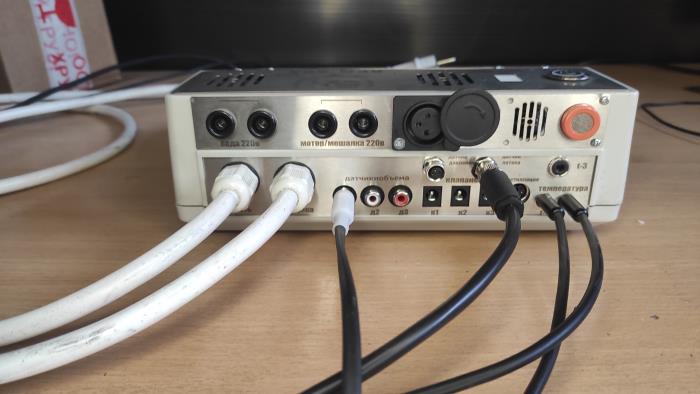

Фото 3. Внешний вид блока с разъемами подключения датчиков

На задней панели блока АРД-402 ПРОФ размещены:

1. Кабель питания блока в сеть 220в
2. Кабель подачи напряжения на тены куба, ПВК, автоклава или эл. Плитку
3. 3 разъема подключения датчиков объема спирта в емкости
4. 3 разъема подключения клапанов отбора спирта
5. Разъем подключения датчика температуры куба
6. Разъем подключения датчика температуры колонны
7. Разъем подключения датчика температуры рубашки ПВК
8. Разъем подключения внешнего сигнализатора
9. Разъем подключения электронного анализатора-спиртомера "АРСД-20-402" или подобного
10. Розетка подключения 220в клапана подачи охлаждения от водопровода или подключение автономной системы охлаждения.
11. Розетка подключения 220в мешалки для ПВК
12. Разъем подключения шарового крана для отбора по пару или охлаждению. Установка шарового крана с врезкой в колонну или водопровод.
13. Разъем подключения датчика потока охлаждающей жидкости.
14. Разъем подключения датчика потока/расхода охлаждающей жидкости.
15. Разъем подключения пользовательского контактного датчика
16. Разъем подключения внешних датчиков определения задымленности или газов.
17. Разъем подключения аналогового датчика давления.
18. Разъем подключения контактного датчика давления.
19. Спиртоанализатор воздуха или задымления и газов на корпусе блока.
