Клапаны отбора
Клапан соленоидный, миниатюрный, нормально закрытый прямого действия с поршнем для управления потоком рабочей среды.
Температура рабочей среды: −10...80°С
Рабочее давление: 0...0,7 МПа
Диаметр условного прохода: 2,5 мм
Материал корпуса: полипропилен
Материал уплотнения: VITON
Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем AR-YCWS1 предназначен для управления потоком рабочей среды.
Особенности:
Клапан может использоваться в пищевых устройствах: колерах, бойлерах, кофе машинах
Возможность срабатывания при нулевом давлении
Пониженное энергопотребление
Компактный размер
Внимание! Не желательно использовать один и тот же клапан для отбора голов и тела. Пользуйтесь разными клапанами.
Клапан стоек к спиртам, но не стоек к ацетальдегиду и к этилацетату - основным компонентам головной фракции. Поэтому, пропустив через себя несколько часов отбора голов с головными примесями, клапан частично загрязняется, а потом эта загрязненная часть вымывается спиртом и портит продукт.

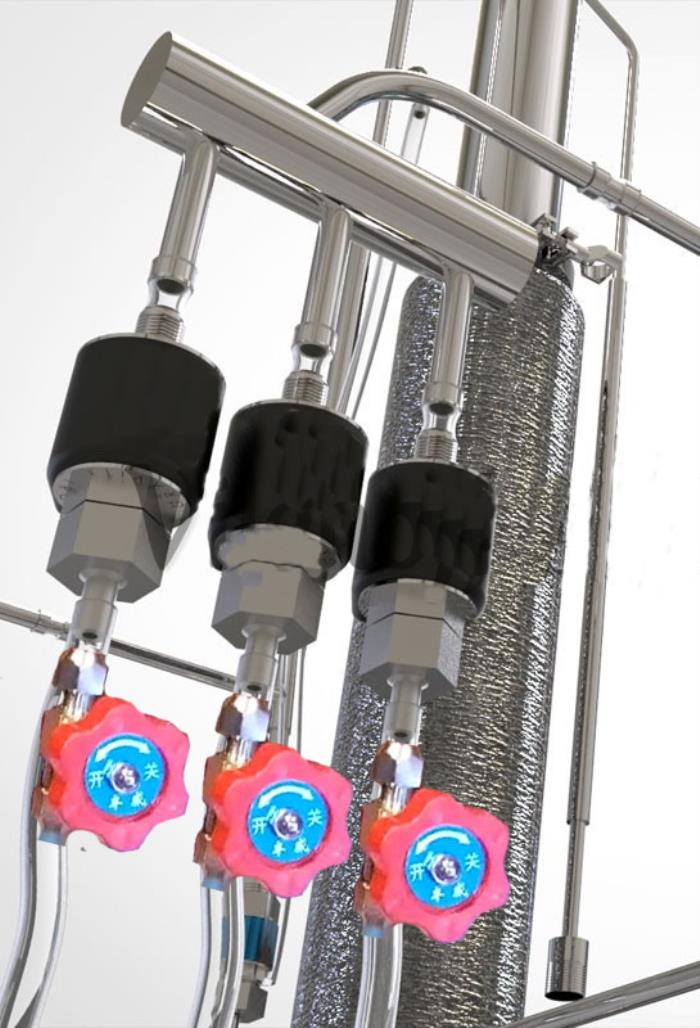

Желательно использовать клапан с краном для регулировки кол-ва отбора для каждой операции.
Отбор голов - свой настроенный клапан на отдачу 100мл в час
Отбор тела - свой клапан настроенный на отбор 800-1200мл в час
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды.
При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт.
Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмо управления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
Параметр Значение
Рабочая среда Вода, горячая вода, масла
Материал Корпуса Полипропилен
Уплотнения VITON
Температура рабочей среды −10...80°С
Рабочее давление 0...0,7 МПа
Время закрытия 6...20 мс
Диаметр условного прохода ДУ 2,5 мм
Присоединение Резьбовое K¼"
Катушка AB2B, IP65
Питание 12 В
Мощность 6 ВА (АС), 6 Вт (DC)

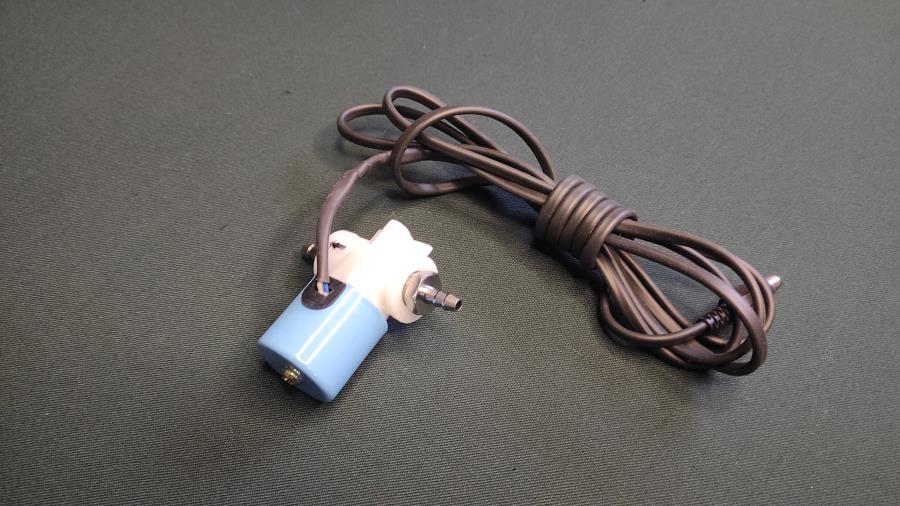

Для автоматики АРД 402 используется клапан с проводом и разъёмом подключения на корпус блока. Клапан для АРД 402, можно приобрести в нашей компании. Если вы хотите поставить свой клапан, то придется оборудовать его таким же разъемом и проводом.
