Инструкция по работе с АРД-402ПРОФ
Датчики объема жидкости

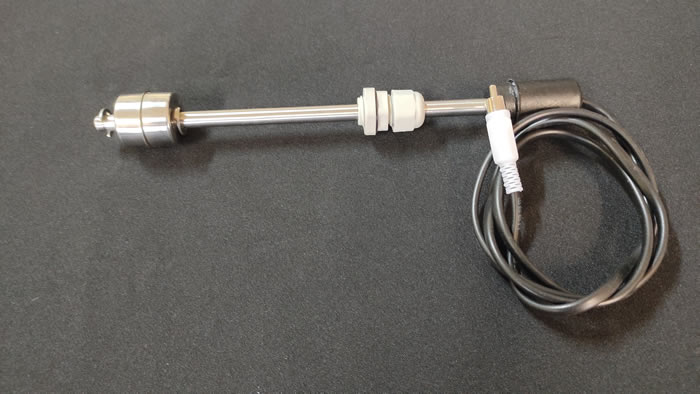

Датчик объема спирта состоит из нержавеющей трубки диаметром 10мм, регулятором подъема, электронным поплавком и соединительным кабелем с разъемом. Работа датчика основана на закреплении регулятора подъема в приемную емкость и регулирования уровня наполнения.

При наполнении емкости до выставленного уровня, поплавок поднимается и контакты размыкаются, тем самым подается сигнал на открытие второго или третьего канала отбора.
Для закрепления датчика в приемной емкости необходимо снять стопор поплавка, снять поплавок и снять гайку регулятора подъема. Сам регулятор оставить на трубке. В приемной емкости (крышке и т.п) проделать отверстие и установить регулятор подъема вместе с датчиком. После этой операции собрать все в обратном порядке.

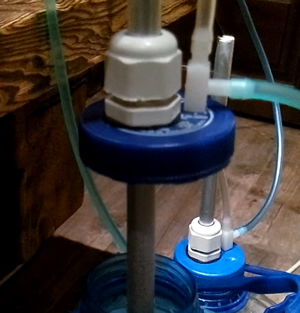

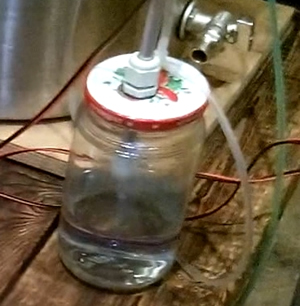

Варианты закрепления датчика в приемной емкости.

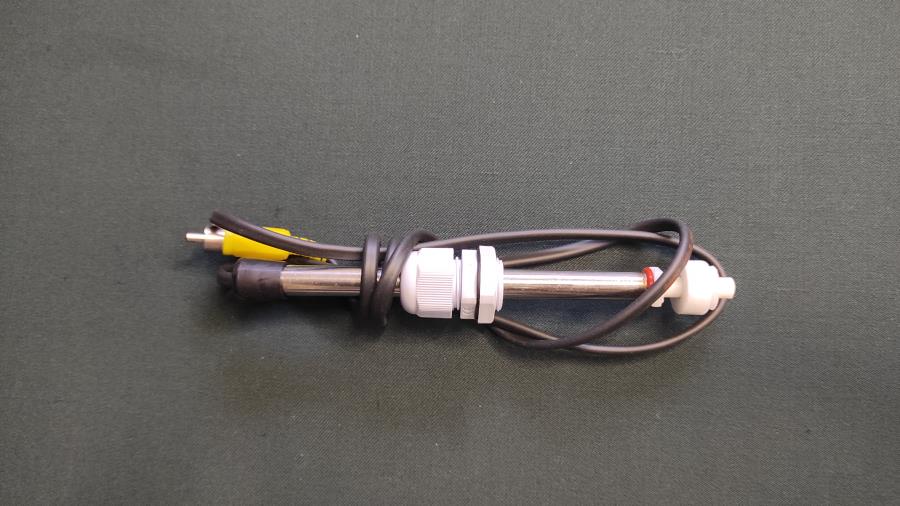

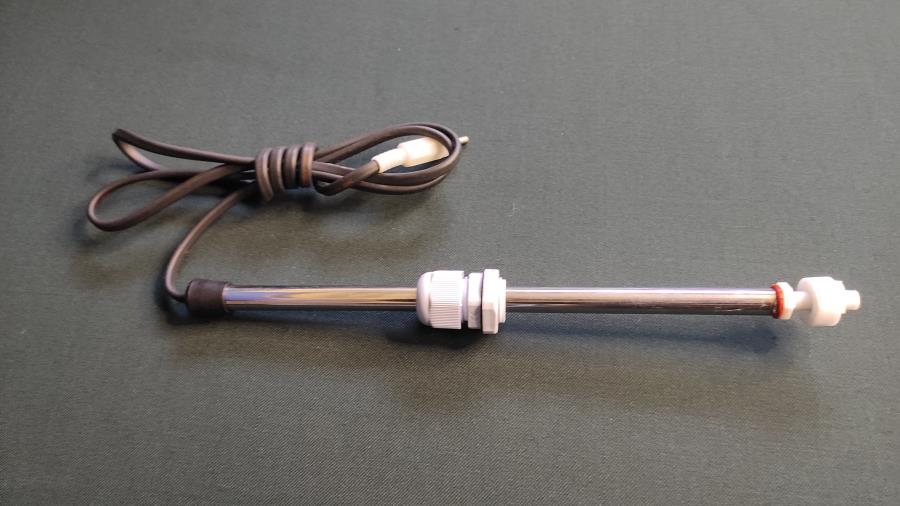

Датчики уровня спирта бывают различной длины для разных емкостей.

Внимание!  Плотность спирта или дистиллята при отборе будет разная, что в свою очередь влияет на керамический поплавок датчика. Если у вас не поднимается поплавок, значит низкая плотность спирта и требуется доработать поплавок приклеив снизу пластиковую шайбу для более плотного контакта с жидкостью. Всегда проверяйте работу поднятия поплавка по своим ранее отобранным фракциям дистиллята.

Также, можно использовать другие виды датчиков объема с нержавеющими поплавками воздушного исполнения. Такие датчики имеют поплавок с воздухом, что в свою очередь работает практически в любых жидкостях низкой плотности.

Для автоматики АРД 402 используется датчик с проводом и разъёмом подключения на корпус блока. Датчик для АРД 402, можно приобрести в нашей компании. Если вы хотите поставить свой датчик, то придется оборудовать его таким же разъемом и проводом.
